Снятие и установка тросов привода стояночного тормоза

Снятие и установка тросов привода стояночного тормоза Opel Corsa

Снятие и установка тросов привода стояночного тормоза

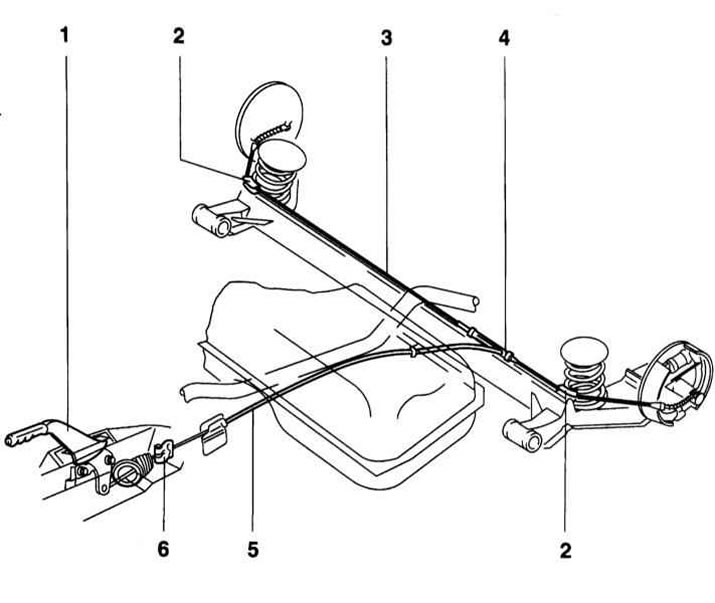

Механизм стояночного тормоза моделей Corsa и Tigra

1 — Рычаг стояночного тормоза
2 — Направляющие троса
3 — Короткий (правый) трос

4 — Компенсатор
5 — Длинный (левый) трос
6 — Удлинение со стопором

Правая сторона (короткий трос)

  1. Отсоедините компенсатор стояночного тормоза от тороса привода тормоза. При этом удерживайте клещами резьбовую штангу от проворачивания Снимите наружу резиновый буфер.

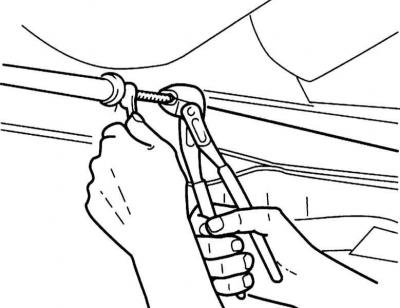

Удерживание резьбовой штанги

  1. Снимите трос привода стояночного тормоза с направляющей на балке задней подвески.
  2. Снимите правый тормозной башмак (см. Раздел Снятие и установка тормозных башмаков).
  3. Выньте пластмассовую втулку из тормозного щита и вытяните трос.
  4. Установка производится в обратном порядке.

Левая сторона (длинный трос)

  1. Измерьте и запишите длину резьбы компенсатора троса привода стояночного тормоза Снимите резиновый буфер и выверните компенсатор. При этом удерживайте компенсатор гаечным ключом от проворачивания.

Измерение длины резьбы компенсатора

  1. Снимите термозащитный экран с глушителя.
  2. Освободите трос привода стояночного тормоза от удлинителя (стрелка) и отсоедините его.

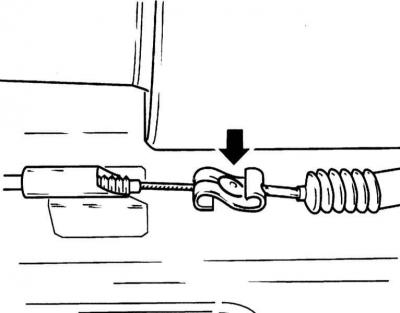

Крепление троса стояночного тормоза к удлинителю

  1. Выньте трос из держателя и направляющих на задней подвеске.
  2. Снимите левый тормозной башмак (см. Раздел Снятие и установка тормозных башмаков).
  3. Выньте пластмассовую втулку из тормозного щита и вытяните трос.
  4. Установка производится в обратном порядке. Следите, чтобы длина резьбы компенсатора соответствовала записанному при снятии значению.
  1. Снимите тормозной барабан (см. Раздел Снятие и установка тормозных башмаков).
  2. Отдайте крепеж системы выпуска отработавших газов в районе троса привода стояночного тормоза.
  3. Снимите термозащитный экран с днища.
  4. Отдайте гайку (стрелка) компенсатора стояночного тормоза.

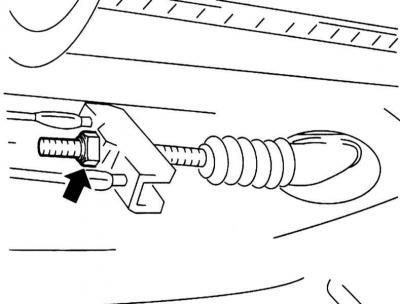

Гайка компенсатора стояночного тормоза

  1. Выньте тросы из направляющих.

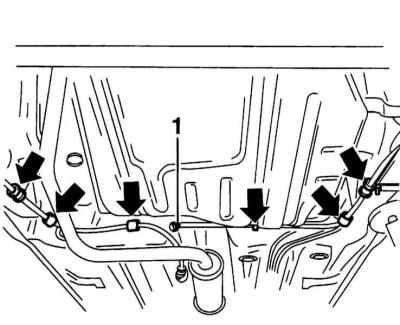

Извлечение тросов из направляющих

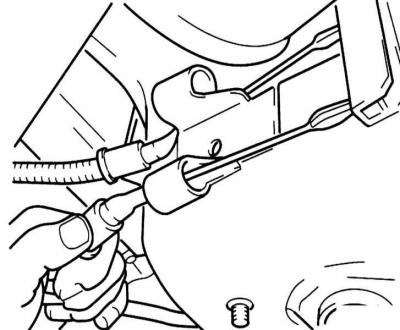

  1. Снимите пластмассовые втулки с держателя. Отогните немного направляющие троса (стрелка) на днище и задних пружинах подвески и снимите трос.

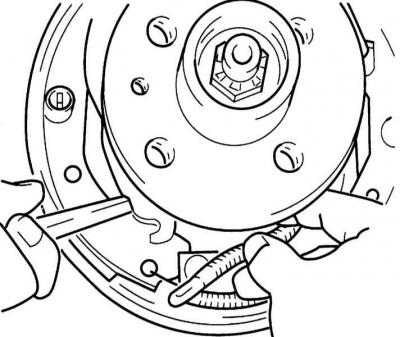

  1. Нажмите вперед рычаг стояночного тормоза на тормозной колодке и снимите трос.
  1. Выньте пластмассовую втулку из тормозного щита и вытяните трос.
  2. Установите трос привода стояночного тормоза в обратной последовательности и отрегулируйте его.
Читайте также:  Как снять трубки акпп опель инсигния охлаждения

Видео про «Снятие и установка тросов привода стояночного тормоза» для Opel Corsa

Замена заднего троса стояночного тормоза. Opel Astra G
Как заменить трос ручника на Opel Astra
Opel astra G замена троса ручного тормоза

Источник

Снятие и установка тросов привода стояночного тормоза Опель Корса

Снятие и установка тросов привода стояночного тормоза

Механизм стояночного тормоза моделей Corsa и Tigra

1 — Рычаг стояночного тормоза
2 — Направляющие троса
3 — Короткий (правый) трос

4 — Компенсатор
5 — Длинный (левый) трос
6 — Удлинение со стопором

Правая сторона (короткий трос)

  1. Отсоедините компенсатор стояночного тормоза от тороса привода тормоза. При этом удерживайте клещами резьбовую штангу от проворачивания Снимите наружу резиновый буфер.

Удерживание резьбовой штанги
  1. Снимите трос привода стояночного тормоза с направляющей на балке задней подвески.
  2. Снимите правый тормозной башмак (см. Раздел Снятие и установка тормозных башмаков).
  3. Выньте пластмассовую втулку из тормозного щита и вытяните трос.
  4. Установка производится в обратном порядке.

Левая сторона (длинный трос)

  1. Измерьте и запишите длину резьбы компенсатора троса привода стояночного тормоза Снимите резиновый буфер и выверните компенсатор. При этом удерживайте компенсатор гаечным ключом от проворачивания.

Измерение длины резьбы компенсатора
  1. Снимите термозащитный экран с глушителя.
  2. Освободите трос привода стояночного тормоза от удлинителя (стрелка) и отсоедините его.

Крепление троса стояночного тормоза к удлинителю
  1. Выньте трос из держателя и направляющих на задней подвеске.
  2. Снимите левый тормозной башмак (см. Раздел Снятие и установка тормозных башмаков).
  3. Выньте пластмассовую втулку из тормозного щита и вытяните трос.
  4. Установка производится в обратном порядке. Следите, чтобы длина резьбы компенсатора соответствовала записанному при снятии значению.
Читайте также:  Опель астра j стучат суппорта задние
  1. Снимите тормозной барабан (см. Раздел Снятие и установка тормозных башмаков).
  2. Отдайте крепеж системы выпуска отработавших газов в районе троса привода стояночного тормоза.
  3. Снимите термозащитный экран с днища.
  4. Отдайте гайку (стрелка) компенсатора стояночного тормоза.

Гайка компенсатора стояночного тормоза
  1. Выньте тросы из направляющих.

Извлечение тросов из направляющих

  1. Снимите пластмассовые втулки с держателя. Отогните немного направляющие троса (стрелка) на днище и задних пружинах подвески и снимите трос.

Пластмассовые втулки

Источник

Снятие и установка тросов привода стояночного тормоза

Механизм стояночного тормоза моделей Corsa и Tigra

1 — Рычаг стояночного тормоза

Модели Corsa и Tigra

Правая сторона (короткий трос)

1. Отсоедините компенсатор стояночного тормоза от тороса привода тормоза. При этом удерживайте клещами резьбовую штангу от проворачивания Снимите наружу резиновый буфер.

Удерживание резьбовой штанги

2. Снимите трос привода стояночного тормоза с направляющей на балке задней подвески.

3. Снимите правый тормозной башмак (см. Раздел Снятие и установка тормозных башмаков).

4. Выньте пластмассовую втулку из тормозного щита и вытяните трос.

5. Установка производится в обратном порядке.

Левая сторона (длинный трос)

1. Измерьте и запишите длину резьбы компенсатора троса привода стояночного тормоза Снимите резиновый буфер и выверните компенсатор. При этом удерживайте компенсатор гаечным ключом от проворачивания.

Измерение длины резьбы компенсатора

2. Снимите термозащитный экран с глушителя.

3. Освободите трос привода стояночного тормоза от удлинителя (стрелка) и отсоедините его.

Крепление троса стояночного тормоза к удлинителю

4. Выньте трос из держателя и направляющих на задней подвеске.

5. Снимите левый тормозной башмак (см. Раздел Снятие и установка тормозных башмаков).

6. Выньте пластмассовую втулку из тормозного щита и вытяните трос.

7. Установка производится в обратном порядке. Следите, чтобы длина резьбы компенсатора соответствовала записанному при снятии значению.

Модель Combo

2. Отдайте крепеж системы выпуска отработавших газов в районе троса привода стояночного тормоза.

3. Снимите термозащитный экран с днища.

4. Отдайте гайку (стрелка) компенсатора стояночного тормоза.

Гайка компенсатора стояночного тормоза

5. Выньте тросы из направляющих.

Извлечение тросов из направляющих

6. Снимите пластмассовые втулки с держателя. Отогните немного направляющие троса (стрелка) на днище и задних пружинах подвески и снимите трос.

7. Нажмите вперед рычаг стояночного тормоза на тормозной колодке и снимите трос.

8. Выньте пластмассовую втулку из тормозного щита и вытяните трос.

9. Установите трос привода стояночного тормоза в обратной последовательности и отрегулируйте его.
