Мощностные характеристики ламп бортовых осветительных приборов

1) Для моделей Седан — W
2) Данные лампы выполняют обе функции: при включении задних габаритных огней лампа горит в пол накала, при нажатии на педаль тормоза свет лампы достигает полной яркости свечения. Яркость свечения лампы в режиме габаритных огней можно отрегулировать.
3) Яркость свечения габаритных огней можно отрегулировать (модели Astra).
4) Только с левой стороны.

Расшифровка буквенных обозначений:

Н1-Н7 — галогенные лампы;
Р — штыковой цоколь;
W — стеклянный цоколь;
С — софит;
Y — оранжевый свет.

Источник

Лампа ближнего света опель вектра с 2006 года

Общие рекомендации и лайфхаки по подбору авто ламп в головной свет:

• Эта таблица авто ламп, которые были установлены с завода. Цоколи могут отличаться, если менялись фары; ставились неоригинальные; самостоятельно делался рестайлинг; приобреталась не новая машина.
• Самый верный способ определить цоколь лампы — найти её название в книжке, которую выдают вместе с покупкой новой машины как инструкцию по использованию; вынуть лампу и найти что на ней написано; прочитать название ламп на стекле фары или сверху на черном пластике корпуса фары под капотом. Также можно использовать сайты магазинов типа exist.ru и каталогов чтобы определить тип лампы или модель оригинального блока розжига по VIN номеру автомобиля.
• продолжение внизу страницы.

• Менять ксеноновые лампы рекомендуется парой (по 2 лампы), чтобы цвет не отличался. Ксеноновая лампа, которая поработала хотя бы месяца 2-3 и новая такая же лампа будут светить немного разными оттенками. Если одна лампа поработала 6 месяцев и более, то отличие её цвета от новой будет сильно бросаться в глаза и вряд ли по прошествии времени оттенки выровняются. Один и тот же цвет ламп разных фирм или разных поставок будут отличаться.
• Лампы D1s, D3s, D4s стоит выбирать с гарантией не менее 1 года, так как именно эти цоколи требовательны к качеству ламп и установка недорогих ксеноновых ламп может привести к выходу из строя блоков розжига. Также частенько бывает, что бюджетные лампы D3s просто не загораются, хотя при подключении напрямую от аккумулятора через блок розжига прекрасно работают.
• Случается, что причина плохого света не в лампах а в выгоревших линзах фары. Если новые лампы светят не ощутимо ярче старых, приценитесь к замене линз. В новых би линзах можно будет использовать только что купленные новые лампы.
• Гарантия на все лампы написана в характеристиках товара. Это значение также свидетельствует о качестве ксеноновой лампы. Рекомендуем использовать это как фильтр при выборе хороших авто ламп. На галогенные лампы и лампы накаливания гарантия не предоставляется.
• Лампы галогеновые HB3 (9005) и HB4 (9006) можно превратить в 9012 HIR2
• Посадочные места ламп H8, H9, H11 и H16 одинаковы и взаимозаменяемы. Иногда требуется минимальная доработка подручными средствами лампы Н11, чтобы установить в фару под лампу H16. Если по бумагам в машине должна быть лампа H16 но выглядит она совсем не похоже на Н11, то это скорее всего лампа PSX24w или PSX26w.
• Светодиодные лампы могут не устанавливаться в автомобиль из за массивной задней части. Для этого есть резиновые крышки фар с более глубоким выступом.

Видео как заменить лампу на Opel Vectra своими руками можно найти на Youtube.com

Статьи с фотографиями и иногда видео по замене ламп на Opel Vectra можно найти на Drive2.ru с очень полезными отзывами и комментариями

Источник

Автомобильные лампы для Vectra C (OPEL) Ближний свет Лампы H7

Opel Vectra С — одна из новых моделей Opel. Поэтому, создавая автомобиль нового поколения, дизайнеры должны были не только достичь успеха предшественника, но и превзойти его. С одной стороны, новый Opel Vectra сохранил характерные пропорции и дизайнерские элементы предшественника. Но сразу чувствуется, что автомобиль «обуржуазился». Особенно показателен интерьер: дорого, лаконично и качественно. Утратив в 1998 году лидерство в изнурительной борьбе с Пассатом, опелевские стратеги решили попробовать свои силы на другом поле. Там, где правят бал BMW третьей серии, Audi A4 и Mercedes C-класса. Смелый и рискованный ход. Первые пробные фотки были распространены среди журналистов с целью изучения реакции публики. Была собрана информация, проведены доводочные работы, учтены пожелания и замечания и родилась новая Вектра.

Opel Vectra стала первым серийным автомобилем, на котором уже «в базе» будет установлена электронная система стабилизации курсовой устойчивости. Тормоза — с системой электронного распределения усилий (EBD) и, конечно же, с АБС. Кстати, специально по этому случаю фирмой BASF была разработана новая тормозная жидкость Hydraulan 404, которая практически не меняет своих свойств в очень широком диапазоне температур. Усилитель рулевого управления — электрогидравлический. То есть давление в системе создается насосом с электроприводом. Эффективность усилителя зависит от скорости (чем выше скорость — тем меньше «помощь» усилителя, тем «тяжелее» руль). Подчеркивая системный подход ко всем элементам «ходовой части», опелевцы ввели термин IDS, Interactive Driving System. В помощь «железу» — антиблокировочная система тормозов, электронное распределение тормозных усилий (EBD — Electronic Brake Force Distribution); система перераспределения тормозных усилий в поворотах (CBD — Cornering Brake Control) и впервые примененная на серийных автомобилях электронная система курсовой устойчивости ESP Plus. Смысл «плюса» в том, что система может подтормаживать не только одно, но и два, и даже три колеса.

Источник

Замена ламп блок-фары

Общая информация

Замечание: Лампы накаливания следует заменять только лампами того же типа. Перед заменой лампы проверьте, чтобы соответствующий световой прибор был выключен. Не берите колбу лампы накаливания голыми пальцами, используйте чистое полотенце или хлопчатобумажные перчатки. Загрязнения, оставленные пальцами, на колбе лампы, испаряются и осаждаются на отражателе. Случайно оставленные отпечатки пальцев следует удалить салфеткой, пропитанной спиртом. Не допускается протирать отражатели фар, покрытые защитным лаком, сухой жесткой тряпкой, а также применять для этой цели какие-либо очистители или растворители. Используйте мягкие влажные салфетки.

Внимание: Галогенные лампы находятся под давлением и могут лопнуть, поэтому при их замене следует пользоваться защитными очками и перчатками. При замене ксеноновых ламп возникает опасность травмирования вследствие высокого напряжения! Обязательно выключите фары и отсоедините электропроводку от батареи. После замены кратковременно включите и выключите фару, чтобы снять остаточное напряжение.

Внимание: Не оставляйте посадочное отверстие лампы открытым на продолжительное время, — попадание пыли, влаги или дыма внутрь блок-фары может оказать влияние на качество освещения! При установке колпака убедитесь, что он полностью прилегает к поверхности фары!

1. На рассматриваемых в настоящем Руководстве моделях могут устанавливаться блок-фары двух типов: галогенного и ксенонового (см. ниже).

2. Перед началом проведения работ по замене ламп установите поворотный переключатель режимов функционирования наружного освещения в положение «О» (см. Главу «Органы управления и приемы эксплуатации», Раздел 17) и выключите зажигание. Отсоедините провод от отрицательной клеммы аккумуляторной батареи (см. Главу 5).

3. Замена ламп выполняется через двигательный отсек. В зависимости от модели для замены ламп правой блок-фары может потребоваться снятие воздуховода, либо корпуса воздухоочистителя (см. Главу 4). Для замены ламп левой блок-фары потребуется снятие патрубка заливной горловины резервуара для омывающей жидкости (см. Раздел 8).

Замечание: На некоторых моделях доступ к лампам блок-фар через двигательный отсек сильно затруднен, а иногда и невозможен — в этом случае для замены ламп необходимо снять блок-фару (см. Раздел 12).

4. Общая схема расположения ламп на блок-фаре приведена на сопр. иллюстрации.

11.4 Расположение ламп на блок-фаре (на примере левой блок-фары): 1. Лампа парковочного огня; 2. Лампа дальнего света; 3. Лампа ближнего света; 4. Рукоятка патрона лампы указателя поворота

5. После замены ламп проверьте исправность функционирования освещения — при неудовлетворительном результате, обратитесь на СТО. Регулировку фар рекомендуется проводить только на сервисной станции, где для этого имеется специальное оборудование. Регулятор (при соответствующей комплектации) направления оптических осей фар при выполнении регулировки должен быть установлен на О (см. Главу «Органы управления и приемы эксплуатации», Раздел 17).

Замена лампы дальнего света

6. Откройте капот и выполните предварительные операции (см. выше).

7. Отожмите фиксатор (см. сопр. иллюстрацию) и снимите крышку лампы дальнего света.

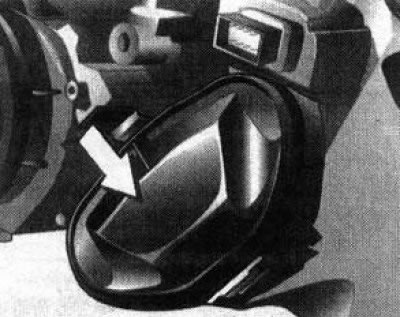

11.7 Отожмите фиксатор и снимите крышку лампы дальнего света

8. Поверните патрон лампы против часовой стрелки (см. сопр. иллюстрацию), высвободите его из фиксаторов и извлеките лампу из посадочного гнезда отражателя.

11.8 Для снятия необходимо повернуть патрон (1) лампы дальнего света против часовой стрелки

9. Извлеките лампу из патрона (см. сопр. иллюстрацию).

11.9 Извлеките лампу (2) из патрона (1) в указанном стрелкой направлении

10. Установка производится в обратном порядке.

Замена ламп габаритов (парковочных огней)

11. Лампа парковочного огня установлена на отражателе рядом с лампой дальнего света (см. сопр. иллюстрацию). Для доступа к лампе снимите крышку лампы дальнего света (см выше).

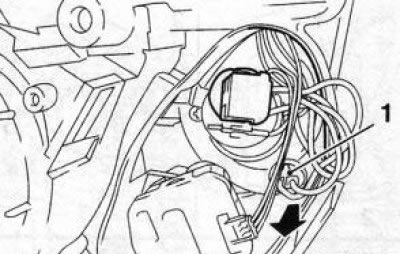

11.11 Патрон (1) лампы парковочного огня установлен рядом с лампой дальнего света

12. Потяните патрон лампы парковоного огня на себя (см. иллюстрация: 11.11) и извлеките его из отражателя. Извлеките лампу из патрона.

13. Установка производится в обратном порядке.

Замена ламп передних указателей поворота

14. Поверните патрон лампы указателя поворота за рукоятку (см. иллюстрацию 11.4) против часовой стрелки и извлеките из держателя вместе с лампой.

15. Слегка вдавите лампу внутрь патрона, поверните ее против часовой стрелки и извлеките из патрона.

16. Установка производится в обратном порядке.

Замена лампы ближнего света

Фары галогенного типа

17. Снимите колпак лампы ближнего света с задней стороны блок-фары.

18. Поверните патрон лампы против часовой стрелки (см. сопр. иллюстрацию), высвободите из держателя и извлеките вместе с лампой из посадочного гнезда отражателя.

11.18 Поверните патрон лампы ближнего света против часовой стрелки и извлеките из отражателя (блок-фара галогенного типа)

19. Извлеките лампу из патрона.

20. Вставьте новую лампу в патрон, и установите его в посадочное гнезда таким образом, чтобы фиксирующие выступы патрона совпали с вырезами рефлектора. Поверните патрон по часовой стрелке до упора.

21. Закройте лампу колпаком и установите сервисную крышку.

Фары ксенонового типа

Внимание: В электрической цепи ксеноновых фар аккумулируется высокое напряжение! Будьте осторожны, соблюдайте рекомендации, приведенные в начале данного Раздела! Желательно поручить замену ксеноновых ламп специалистам СТО.

22. Для замены лапы ближнего света необходимо предварительно снять блок-фару с автомобиля (см. Раздел 12).

23. Выверните 3 крепежных болта и снимите крышку лампы ближнего света.

24. Поверните блок поджига против часовой стрелки (см. сопр. иллюстрацию), высвободите его из держателя и снимите блок с лампы, — при поворачивании блока должен разъединиться разъем его электропроводки.

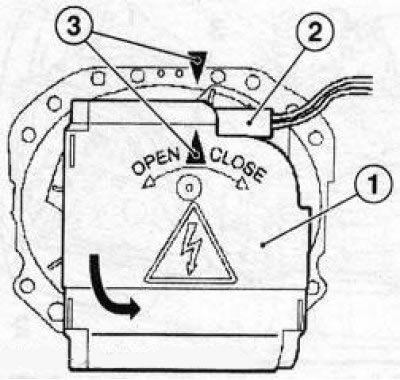

11.24 Разъем (2) электропроводки блока (1) поджига лампы ближнего света (блок-фара ксенонового типа): 3. Установочные метки

Внимание: Ни в коем случае не включайте фары при снятом блоке поджига!

25. Сожмите проволочною скобу и снимите ее (см. сопр. иллюстрацию).

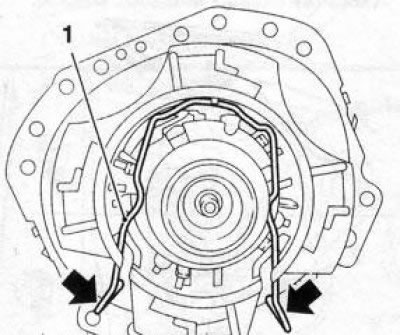

11.25 Проволочная пружинная скоба (1) лампы ближнего света (блок-фара ксенонового типа)

Извлеките ксеноновую лампу из отражателя.

26. Установите новую лампу в посадочное гнездо отражателя таким образом, чтобы пазы на цоколе лампы попали на соответствующие направляющие (см. сопр. иллюстрацию).

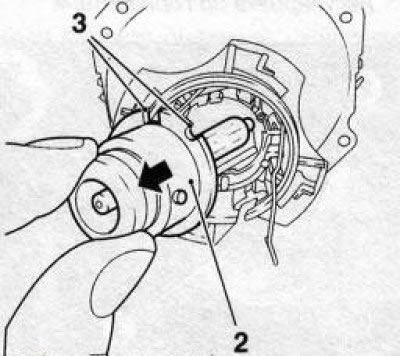

11.26 Извлечение/установка ксеноновой лампы (2) ближнего света: 3. Установочные пазы

27. Дальнейшая установка производится в порядке, обратном порядку снятия. После установки блока поджига его метка (см. иллюстрацию 11.24) должна находиться напротив установочной метки на блок-фаре.

Внимание: Разъем электропроводки следует подключать только после установки блока поджига на место!
