Электронный блок управления двигателем 1,8 DOHC — замена

Необходимость выполнения данной операции должна быть определена в ходе проверки технического состояния системы управления двигателем (см. «Система управления двигателем — проверка технического состояния и диагностика неисправностей»).

Предупреждение! Перед выполнением операции обязательно ознакомьтесь с разделом «Меры безопасности при обслуживании и ремонте системы управления двигателем».

Последовательность выполнения

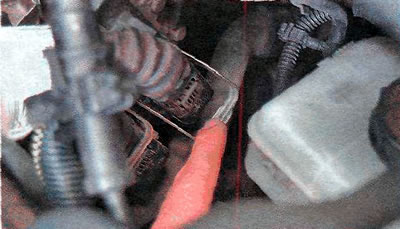

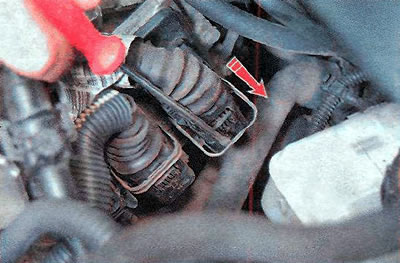

3. Вытягиваем фиксатор колодки жгута проводов ЭБУ в направлении, указанном стрелкой.

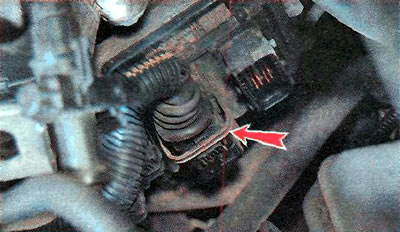

4. Опускаем фиксатор вниз до упора.

5. Отсоединяем колодку жгута проводов ЭБУ.

6. Аналогично опускаем фиксатор и отсоединяем вторую колодку жгута проводов ЭБУ.

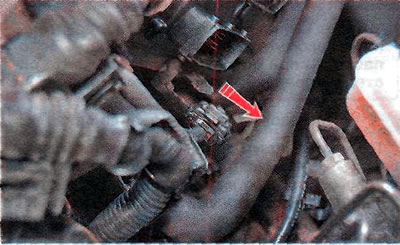

7. Извлекаем колодку жгута проводов датчика детонации из кронштейна на блоке ЭБУ, вытягивая её в направлении, указанном стрелкой.

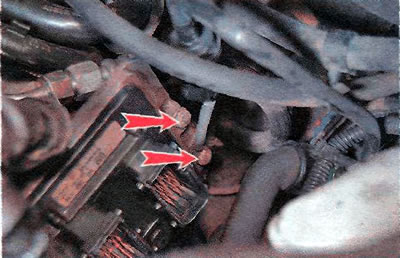

8. Ключом на 10 мм отворачиваем два задних болта крепления ЭБУ и отсоединяем провод «массы».

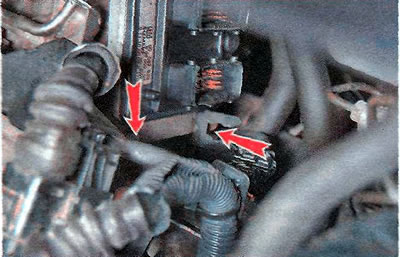

9. Тем же ключом отворачиваем два передних болта крепления ЭБУ и снимаем кронштейн крепления колодки жгута проводов датчика детонации.

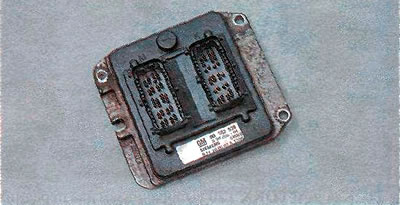

10. Снимаем электронный блок управления двигателем.

11. Устанавливаем детали в обратной последовательности.
