Информационные датчики — расположение, снятие и установка

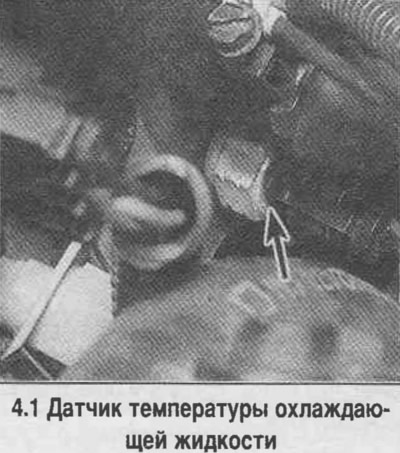

Датчик температуры охлаждающей жидкости
1. На остывшем двигателе нажмите на защелку (смотрите фотографию) и отсоедините разъем. Затем выверните датчик.

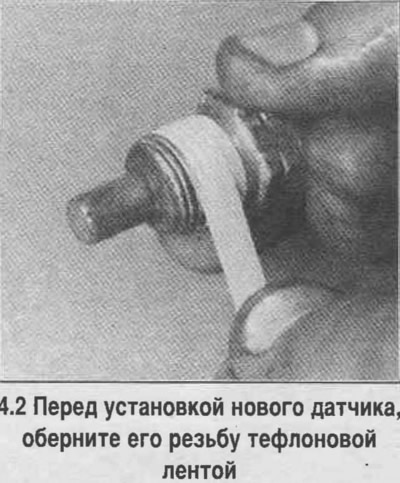

2. Перед установкой нового датчика, оберните его резьбу тефлоновой лентой (смотрите фотографию).
Датчик угла поворота дроссельной заслонки (TPS)
3. Датчик смонтирован на конце валика дроссельной заслонки.
4. Снимите воздушный фильтр.

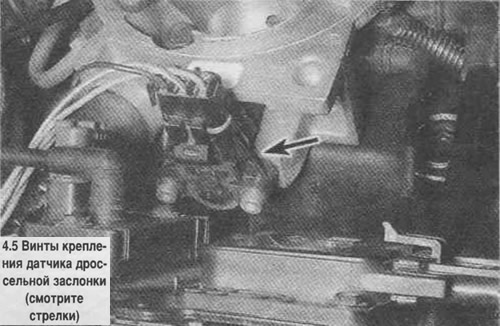

5. Отсоедините разъем, отверните 2 винта (смотрите фотографию) и снимите датчик.
6. При установке датчика совместите рычаг датчика с рычагом заслонки на дроссельном патрубке.
Воздушный клапан холостого хода (IAC-клапан)
7. Снимите воздушный фильтр и отсоедините от клапана разъем.
8. Выверните датчик (или отверните винты крепления) и достаньте датчики из дроссельного патрубка.

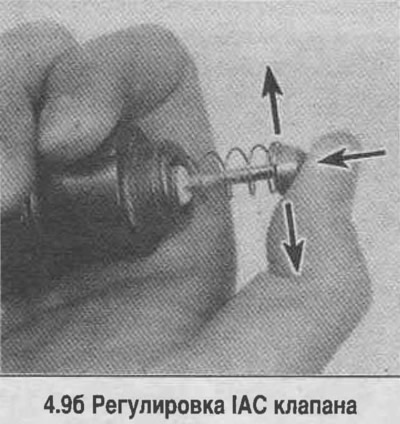

9. Перед установкой клапана проверьте и при необходимости выставьте расстояние А 25-28 мм (смотрите фотографию), вдавив шток с небольшим усилием, подавая его из стороны в сторону.
4.9 а. Регулировочный размер IAC-клапана.

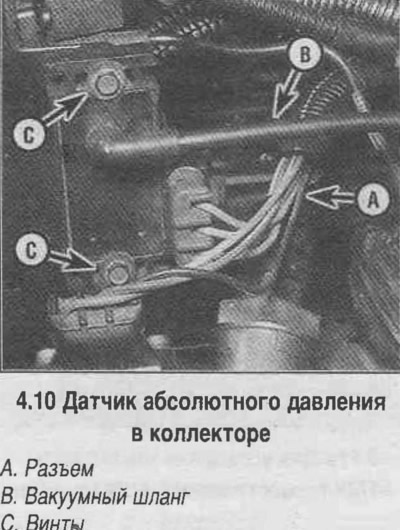

Датчик абсолютного давления в коллекторе
10. Крепления датчика представлены на фото.
Датчик нейтрального положения трансмиссии
11. Сигнал с этого датчика (датчик смонтирован на рулевой колонке) указывает процессорному блоку на нейтральное положение трансмиссии (Park/Neutral). Процессорный блок формирует ответные сигналы на муфту гидротрансформатора трансмиссии (ТСС), систему рециркуляции и клапан холостого хода (IAC-кпапан).
Внимание! Крайне не рекомендуется езда с отсоединенным датчиком, так как сильно ухудшается работа двигателя на холостом ходу.
12. Порядок снятия и регулировки датчика рассмотрен в Главе 7.

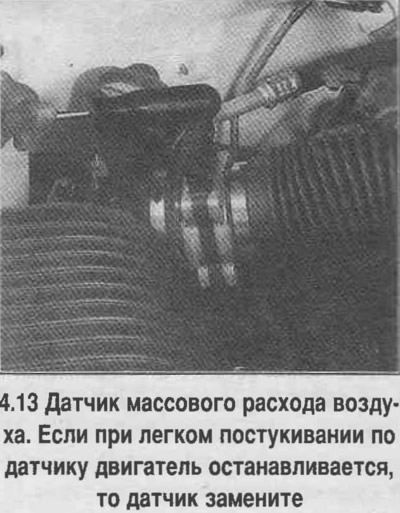

Датчик массового расхода воздуха (модели с 1996)
13. Датчик применяется на всех моделях с SFI-системой. Датчик смонтирован во впускном воздуховоде (смотрите фотографию).
Датчик температуры воздуха во впускном коллекторе (IAT) (модели с 1996)
14. Датчик расположен во впускном воздуховоде, прямо под воздушным фильтром. Датчик термисторный, его сопротивление меняется от 100 кОм до 70 Ом на прогретом двигателе.
Датчик положения коленвала (СКР-датчик) (модели с 1996)
15. Датчик установлен в крышке цепи ГРМ (смотрите фотографию).
Датчик положения распредвала (CMP-датчик) (модели с 1996 г.)
16. Датчик смонтирован внутри распределителя зажигания. Выход датчика из строя не повлияет на эксплуатационные характеристики двигателя.
Источник
Chevrolet Tahoe 5.7 i V8 4WD 3дв. внедорожник, 258 л.с, 4АКПП, 1995 – 1999 г.в. — неисправности датчика коленчатого вала двигателя
Датчик коленвала – признаки неисправности
Для начала необходимо выделить наиболее понятные и явные признаки неисправностей датчика коленчатого вала:
1. В моторе при динамических нагрузках возникает ощутимая детонация;
2. На холостом ходу обороты идут с признаками неустойчивости;
3. Значительно снижается мощность двигателя без каких-либо показаний на приборах;
4. Во время непосредственной езды существенно снижается динамика автомобиля. Тем не менее данная проблема может свидетельствовать о проблемах и с самым двигателем;
5. Неконтролируемое понижение и повышение оборотов.
Помимо этого, о том, что датчик положения коленчатого вала пришел в негодность и стал неисправным может свидетельствовать банальная невозможность запуска автомобильного двигателя. Следовательно, автолюбителю не обязательно быть профессионалом в различных вопросах об устройстве электронных систем автомобиля, чтобы выявить и определить неисправность.
Симптомы неисправности датчика коленвала
Одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.
Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:
-магнитными индуктивного типа;
-датчиками на эффекте Холла;
-оптическими датчиками;
Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала. На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т.д
Датчик положения коленвала: признаки неисправности и проверка датчика
В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:
-холодный или прогретый двигатель не заводится;
-во время работы под нагрузкой возникает детонация;
-плавают обороты холостого хода;
-снижается мощность двигателя, пропадает динамика;
-скачут обороты во время движения, произвольно меняются обороты и т.д.
Указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.
Источник
Как поменять датчик положения коленвала шевроле тахо 900
История мотора 840 (900)
Далекий 2000-й год стал революционным для компании GM. Именно тогда компания внесла коренные изменения в конструкцию двигателя обновленного Tahoe 840. Каждый цилиндр получил отдельную катушку зажигания и отдельную форсунку. Обновленная система впрыска позволила увеличить мощность мотора, что было особенно ощутимо по отношению к моторам-предшественникам. Новые алюминиевые головки блоков цилиндров, в отличие от чугунных, которые применялись до 2000-го года, обладали наиболее высоким КПД и позволяли мгновенно раскручивать силовой агрегат без провала мощности до 6-ти тысяч оборотов вместо 4-х.
Причины поломок:
1) Перегрев
• Отказ водяной помпы
На всех GM-овских автомобилях срок службы водяной помпы ограничен 150.000 километров. На пробеге, близком к 130.000 помпа требует постоянного внимания. Если произойдет разгерметизация системы охлаждения, то ремонт двигателя Шевроле Тахо может свестись к его замене, в зависимости от серьезности перегрева и его последствий.
• Не сработала термомуфта
За охлаждение радиатора двигателя отвечает термомуфта, которая расположена на крыльчатке. При отказе термомуфты крыльчатка не приводится в действие, воздух перестает циркулировать через радиатор и происходит перегрев. Самое неприятное, что крыльчатка может заклинивать в каких-то моментах, а в каких-то снова вращаться.
• Загрязнение радиатора
Самая распространенная причина, которая вывела из строя тысячи моторов. Производитель изначально не рассчитывал на эксплуатацию автомобиля в «грязевых ваннах». Но самое опасное для данного радиатора это тополиный пух. Именно пух намертво забивает соты охлаждения, после чего сначала отказывает термостат, а после происходит перегрев. Все Tahoe, что у нас обслуживаются, проходят чистку радиатора каждые шесть месяцев.
* Даже малейший перегрев приводит и закоксовке масла, что заканчивается масляным голоданием, но об этом далее.
2) Не правильно выбранное масло и последствия его использования
На автомобилях поколения до 2000 года ходило поверье, что они ездят на минеральных маслах и многие владельцы новых на тот момент 840-х Тахо лили и продолжают по сей день лить минеральное масло. Особенности минерального масла в его сроке службы, а именно 5.000 км. После этого порога масло начинает оставлять минеральные отложения в масляных каналах. При обнаружении такого дефекта ремонт двигателя Шевроле Тахо 840 сводится к расточке поршневой группы. Расточка допускается под 3-4 ремонт. Закоксованные масляные каналы от минерального масла убивают распредвал и тоннельные вкладыши распредвала, а так же все смазывающие части мотора, включая поршневую группу.
Могут встречаться задиры. В таком случае мотор легко растачивается благодаря своей высокой ремонтопригодности.
Из-за низкокачественного, либо не соответствующего заводским параметрам масла, гидрокомпенсаторы роликового типа начинают цокать и стучать, но они очень ремонтопригодный и легко поддаются чистке и переборке.
Течь трубок масляного адаптера приводит к разгерметизации всей системы и масло буквально за считанные секунды полностью выходит из системы, после чего мгновенно разбивает коленчатый вал.
3) Установка ГБО
Газобаллонное оборудование требует грамотной установки. Алюминиевые головки блоков цилиндров очень боятся перегрева. Температура сгорания газа гораздо выше температуры горения бензина и клапана получают тепловой удар. Чтобы избежать этого, необходимо устанавливать лубрикаторы клапанов. Без их отсутствия провисают седла клапанов и ГБЦ получает микротрещины. После таких повреждений головка блока цилиндров меняется целиком.
О моторах на кузовах GMT900
На 2008-м году на Тахо 900 мотор практически не отличался внешне. В 2010-м году была установлена система отключения цилиндров и верхняя часть мотора получила незначительные изменения. В этом и есть вся разница моторов. Производя ремонт двигателя Шевроле Тахо 900 мы используем абсолютно взаимозаменяемые, проверенные временем детали и исключительно оригинального производства. Ни на одном из этих моторов нельзя применять аналоговые рем-комплекты. Используется только оригинал.
В новом поколении 2014 года моторы получили объем 6,2 литра, но принцип работы всех этих моторов остался прежний.
Диагностика неполадок двигателя и их устранение
• При снятии головки блоков цилиндров в обязательном порядке производится её опрессовка
• Притирка клапанов и проверка направляющих обязательна
• Обязательно проверяется постель коленвала и сам коленчатый вал на предмет биения
• Проверка, а в случае необходимости и замена коренных и шатунных вкладышей коленвала на ремонтные, которые делятся на четыре степени (1,2,3,4).
• Шлифовка посадочных мест переднего и заднего сальника (если в процессе эксплуатации был незначительный перегрев, то передний и задний сальник коленвала могли огрубеть, после чего на посадочных местах сальников появляются канавки и новые, только что установленные сальники дают течь)
• Проверка вкладышей распредвала. В оригинальном исполнении они латунные.
• Диагностика распредвала на предмет биения
• Ремонт ГБЦ, включая проточку клапанов и шлифовку самой головки блока цилиндров
Что такое код 0011 на Шевроле Тахо
На автомобилях с 2008 по 2013 год объемом в 5,3 и 6,2 литра код 0011 означает критичный износ вкладышей распределительного вала и как следствие заниженное давление. При такой неполадке блок ЭБУ может блокировать работу бензонасоса и автомобиль просто не заводится.
Продажа и ремонт ГБЦ
В наличии есть восстановленные и контрактные ГБЦ на любые моторы, начиная с 90-х годов. Предложим несколько вариантов на выбор
При переборке мотора требуются следующие расходники и детали:
● Верхний комплект прокладок
● Нижний комплект прокладок
● Передний сальник коленвала
● Задний сальник коленвала
● Прокладка поддона двигателя
● GM прокладочный герметик
● Масло моторное
● Фильтр масляный
● Свечи зажигания
● Болты выпускных коллекторов
● Болты ГБЦ
● Прокладки выпускных коллекторов
Попутно рекомендуется заменить водяную помпу
Мойка двигателя производится при любых работах
При переборке мотора производится диагностика:
● Катушек зажигания
● Клапанной крышки
● Передней крышки двигателя
● Задней крышки двигателя
● Блока ДВС на предмет микротрещин
● Прокладки впускных коллекторов
